Увод
Температура или пораст температуре је најкритичнији параметар за индикацију радног статуса трансформатора - без обзира да ли је у нормалном раду, да ли има кварова или је у ненормалним условима.
Током рада, трансформатори стварају губитке бакра и гвожђа, који се претварају у топлоту. Ова топлота узрокује загревање језгра и намотаја, подижући укупну температуру трансформатора. Поред тога, сами намотаји се загревају због протока струје. Када топлота која се распршује у околину достигне равнотежу са унутрашњом топлотом, температуре свих компоненти трансформатора се стабилизују на стабилној вредности.
Ако било који део трансформатора ради дуже од дозвољеног температурног опсега, изолација трансформатора је подложна оштећењу и лако се може покварити високим напоном. Стога, у нормалним условима рада, температура трансформатора увек треба да остане испод дозвољене границе његових изолационих материјала.
Границе пораста температуре
Границе пораста температуре су засноване на топлотној класи изолационог материјала, под претпоставком да је температура околине 40 степени. Главна ограничења су следећа:
| Класа изолације | Гранична температура | Граница пораста температуре (К) | Применљиви тип трансформатора |
| A | 105 степени | 65 | Потопљен у уље (намотавање) |
| A | 105 степени | 55 | Потопљено у{0}}у (уље) |
| A | 105 степени | Мање или једнако 45 | Потопљено у{0}}у (Топ Оил) |
| A | 105 степени | 60 | Суви{0}}тип |
| B | 130 степени | 80 | Суви{0}}тип |
| F | 155 степени | 100 | Суви{0}}тип |
| H | 180 степени | 125 | Суви{0}}тип |
Узроци прекомерног пораста температуре
Прекомерни пораст температуре у трансформатору указује на унутрашњу грешку, као што је лош контакт у измењивачу славина, међу{0}} кратки спојеви у намотајима или кратки спојеви између слојева гвозденог језгра. Када дође до кратких спојева између ламинација, губици у језгру се повећавају, подижући температуру уља и убрзавајући старење уља. Анализа уља у таквим случајевима може открити значајно таложење муља, тамњење боје уља и нижу тачку паљења.
Реакција на прекомерни пораст температуре
1.Упоредите температуру уља трансформатора под истим условима оптерећења и хлађења.

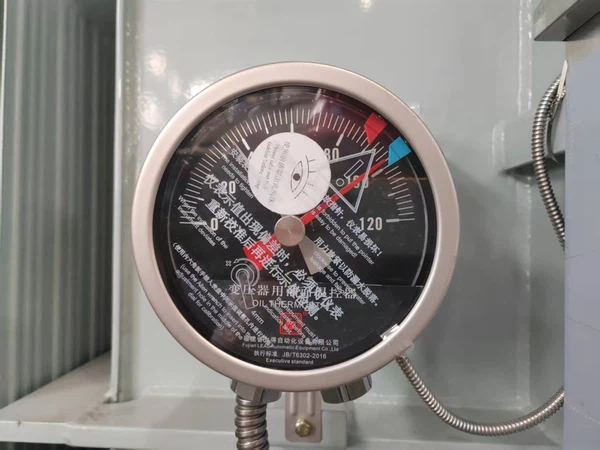

2.Провери тачност очитавања мерача температуре.
3.Прегледајте систем хлађења трансформатора.
За потпуни квар у хлађењу који се не може поправити током рада - Одмах повуците трансформатор из употребе ради поправке.
За делимични квар (нпр. неки вентилатори или хладњаци) - Подесите процедуре за оптерећење по локацији и поправите неисправне компоненте.
Ако се потврди да је систем хлађења нормалан, али температура остаје висока - Ово указује на унутрашњу грешку. Ако заштитни уређаји не раде, потребно је тренутно гашење ради унутрашњег прегледа и поправке.
Закључак
Управљање температуром трансформатора је практичан задатак. Надамо се да је овај водич од помоћи. У ВКЕ Трансформер-у, ми градимо сваку јединицу са безбедношћу и поузданошћу као нашим главним приоритетом. Циљ нам је да будемо ваш поуздан партнер у одржавању несметаног рада електроенергетског система.
